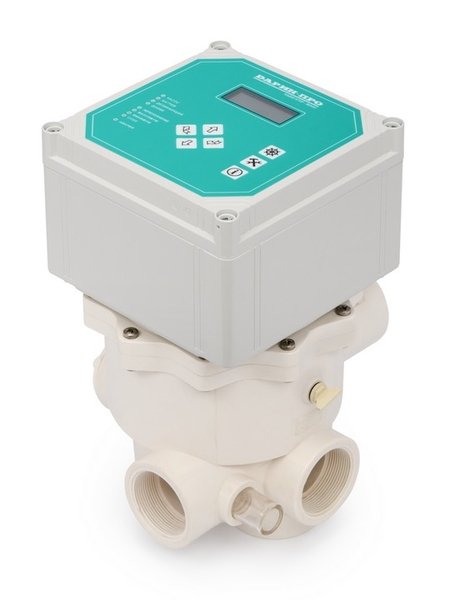

Блок(Щит) управления обратной промывкой Дарин Навигатор Моно 220В

Прибор модели «НАВИГАТОР - МОНО» предназначен для управления оборудованием водоподготовки переливного или скиммерного бассейна. А также 6-ти позиционным вентилем в «ручном» или автоматическом режиме, и 3-х ходовым вентилем, если он предусмотрен в системе и подключён.

Контроль уровня воды в накопительной ёмкости или в скиммере осуществляется при помощи датчиков, которые устанавливаются на заданных отметках. 4 светодиодных индикатора на лицевой панели предусмотрены для визуального контроля. При срабатывании датчика загорается соответствующий датчик.

Прибор комплектуется термодатчиком РТ-1000 для контроля за температурой воды в бассейне.

Монтируется на 6-ти позиционные вентили (имеющие плоскую поверхность) с боковым или верхним расположением и подключением 1 1/2" и 2" следующих фирм производителей:

• «Astralpool» - серия «Classic»
• «Praher» («Peraqua»)
• «Kripsol»
• «Speck»

Функционирует совместно с приборами:

• «НАВИГАТОР-СТАНДАРТ 220В»
• «НАВИГАТОР-СТАНДАРТ 380В»
• «НАВИГАТОР-МАСТЕР»
• «НАВИГАТОР-ПРОФИ»

В комплекте поставляется кабель длиной 5 м для связи с названными выше приборами.

Объекты управления:

› 6-ти позиционный вентиль фильтра
› Насос фильтра
› Насос и клапан теплообменника
› Клапан подачи воды в бассейн/переливную ёмкость
› Реле приборов дезинфекции
› Трёх ходовой доп. вентиль (для скиммерного бассейна в случае забора воды через форсунку донного слива для промывки фильтра)
› Опрос релейного клапана давления воды на фильтре
› Реле «Авария»

Датчики контроля:

› Уровня воды в переливной ёмкости или бассейна
› Температуры воды в бассейне
› Датчик давления
› Наличия потока воды (если в системе предусмотрено использование датчика потока)

Выполняемые функции:

› Выбор режима фильтрации: непрерывная/периодическая
› Ввод расписания работы насоса фильтра
› Автоматическое включение/отключение насоса фильтра в соответствии с введенным расписанием
› Ввод расписания работы насоса в случаи периодической работы (установка времени его включения/отключения)
› Автоматическое включение/отключение насоса при промывке фильтра в соответствии с расписанием и согласованное с работой насоса переключение 6-ти позиционного вентиля на фильтре и 3-х ходового электромеханического вентиля
› Ручное включение и автоматическое отключение насоса при промывке фильтра без расписания, с автоматическим переключением 6-ти позиционного вентиля в положения:- «промывка», «уплотнение», «фильтрация» и 3-х ходового электромеханического вентиля
› Ручное включение/отключение насоса фильтра при опорожнении бассейна/переливной ёмкости и согласованное с работой насоса переключение 6-ти позиционного вентиля на фильтре (в положение опорожнения) и 3-х ходового электромеханического вентиля
› Установка значения требуемой температуры воды в бассейне
› Автоматическое включение/отключение подогрева воды в теплообменнике в соответствии с заданным оператором значением температуры и сохранённым в памяти прибора
› Контроль уровня воды в бассейне/переливной ёмкости
› Автоматическое включение долива воды в бассейн/переливную ёмкость при падении уровня воды ниже допустимого значения
› Автоматическое отключение долива при восстановлении достаточного уровня воды в бассейне/ переливной ёмкости
› Автоматическое включение насоса фильтра для возврата воды в бассейн при переполнении переливной ёмкости (для бассейна «переливного» типа)
› Автоматическое отключение насоса фильтра, при отсутствии потока в подающем трубопроводе (защита от «сухого» хода) если используется датчик потока
› Автоматическое отключение устройств нагрева и дезинфекции воды при промывке фильтра, при опорожнении бассейна/переливной ёмкости или в случае отключения насоса фильтра по другим причинам
› Для режима работы «Рециркуляция» - автоматическое переключение 6-ти позиционного вентиля в положение «Рециркуляция»
